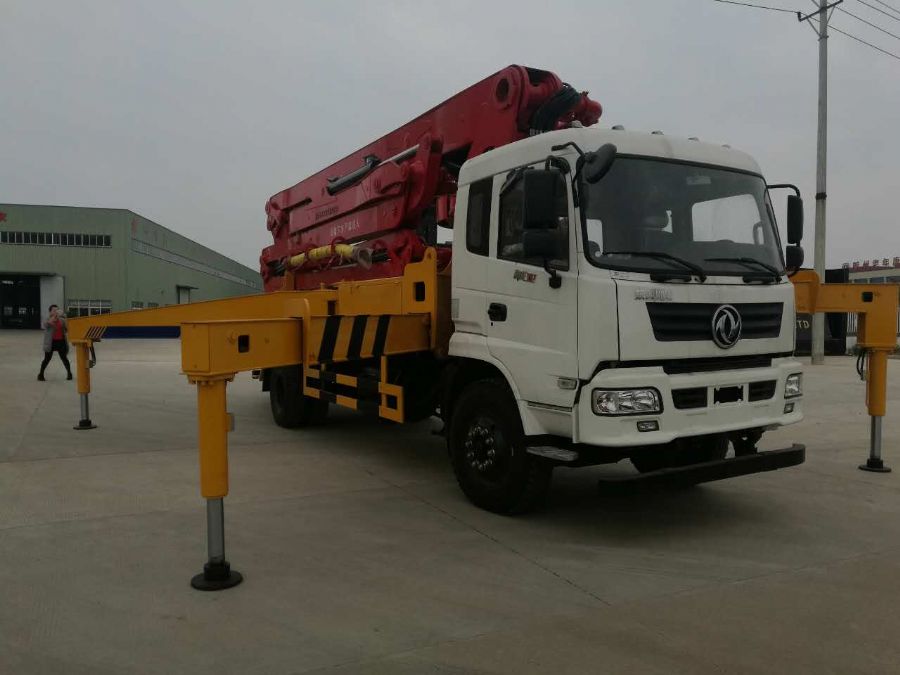

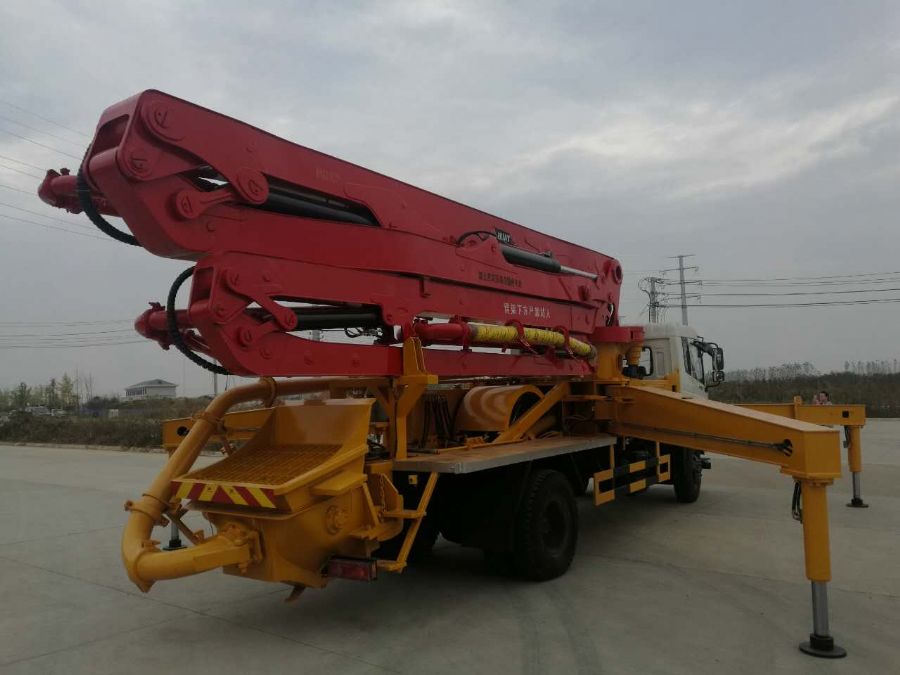

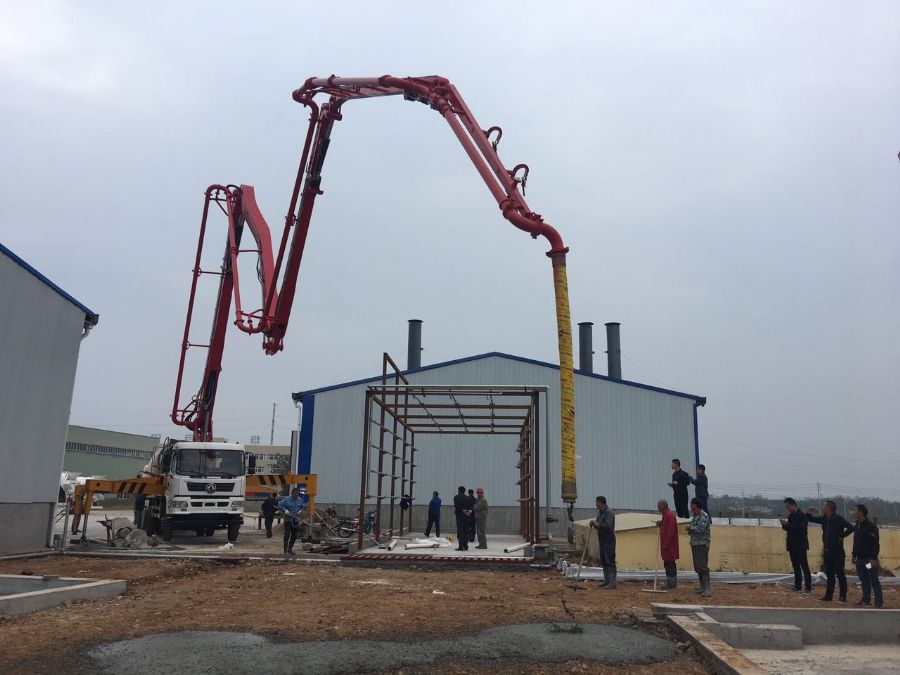

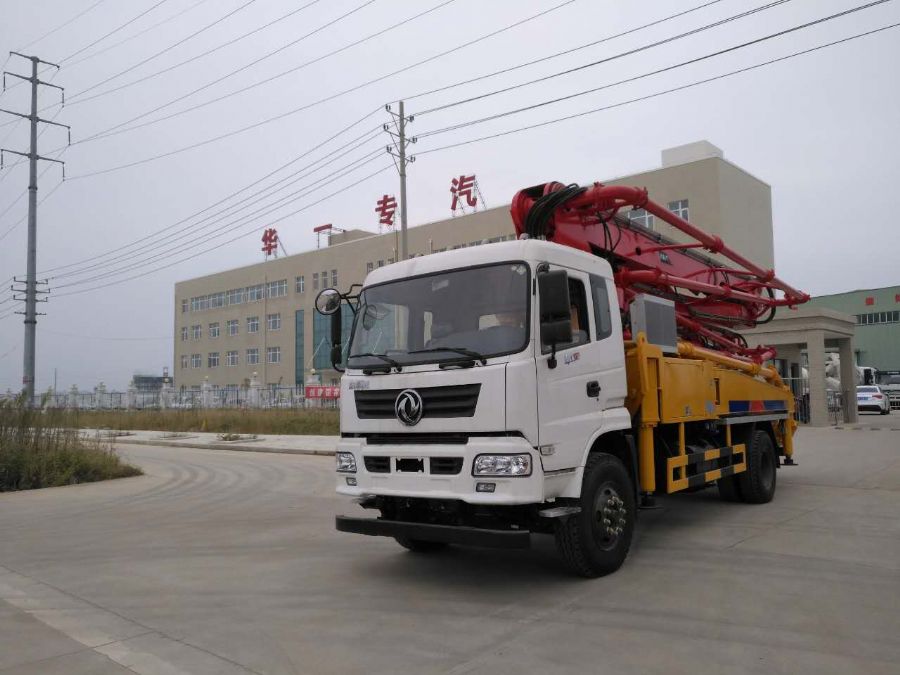

36米多功能小型臂架泵车 东风小型混凝土泵车 东风玉柴240马力混凝土泵车
底盘配置：D913/仿天锦驾驶室、玉柴240马力YC6JA240-50、陕齿大八档变速箱、5.5T前桥/457后桥、280大
梁、11.00R20钢丝胎，5200轴距。
泵车介绍：我司小型臂架泵车技术方案由国内知名泵送研究院多名资深工程师联合优化设计开发并监督制造。
与国内一线同行采用相同的国际一线品牌零部件、部分配置标准高于企业标准。通过我公司多年技
术再创新、我公司小型臂架泵车结构得到进一步优化、采用高 强度钢、重量轻、结构稳固、故障
率低、操作灵活，深受用户的好评。
混凝土臂架泵车工作系统：
| 臂架系统 | |||
| 臂架最大垂直高度(m) | 35.3米 | 臂架水平布料半径(m) | 30.4 |
| 布料深度（m） | 19 | 各节臂转动角度（°） | 90/180/235/180/180 |
| 前支腿横跨距离（mm） | 6900 | 后支腿横跨距离（mm） | 7660 |
| 支腿打开方式 | 伸缩式、后摆腿 | 尾胶管长度（m） | 3 |
| 混凝土输送管直径 | 125（ 内径） |
|
|
| 电气控制系统 | |||
| 控制电源 | 24V | 控制模块 | SYMC |
| 工作电压 | 24V | 中间电器品牌 | 松下 |
| 无线遥控器品牌 | HBC或三一智能 |
|
|
| 液压传动系统 | |||
| 液压系统类型 | 开式 | 系统工作压力 | 31.5 |
| 主液压油泵品牌 | 德国力士乐 | 主油泵型号 | VL0190 |
| 主油泵排量 | 190 | 吸、回油滤芯品牌 | 黎明液压 |
| 臂架平衡阀品牌 | 德国力士乐 | 支腿多路阀品牌 | 台湾油力 |
| 液压锁品牌 | 力士乐或艾奇比斯 | 油缸液压密封件品牌 | 德国派克 |
| 液压油箱容积（L） | 350 | 液压油冷却方式 | 风冷 |
| 主油缸 | 长沙协力 | 分动箱品牌 | 德国斯宝或株齿 |
| 回转减速机品牌 | 三一专供 | 软管接头品牌 | 伊顿 |
| 泵送系统 | |||
| 混凝土分配阀形式 | S管式 | 最大理论输送量（高压/低于） | 50/80 |
| 混凝土活塞品牌 | 三一专供 | 最大混凝土出口压力高压/低压 | 12*7 |
| 输送缸内径/行程 | 230/1650 | 最大上料高度（mm） | 1380 |
| 料斗容积（L ） | 600 | 可泵送混凝土塌落度（mm） | 180-230 |
| 允许最大骨料尺寸（mm） | 40 | 润滑方式 | 集中润滑 |
