38米混凝土臂架泵车

※ 当前位置:首页 - 38米混凝土臂架泵车

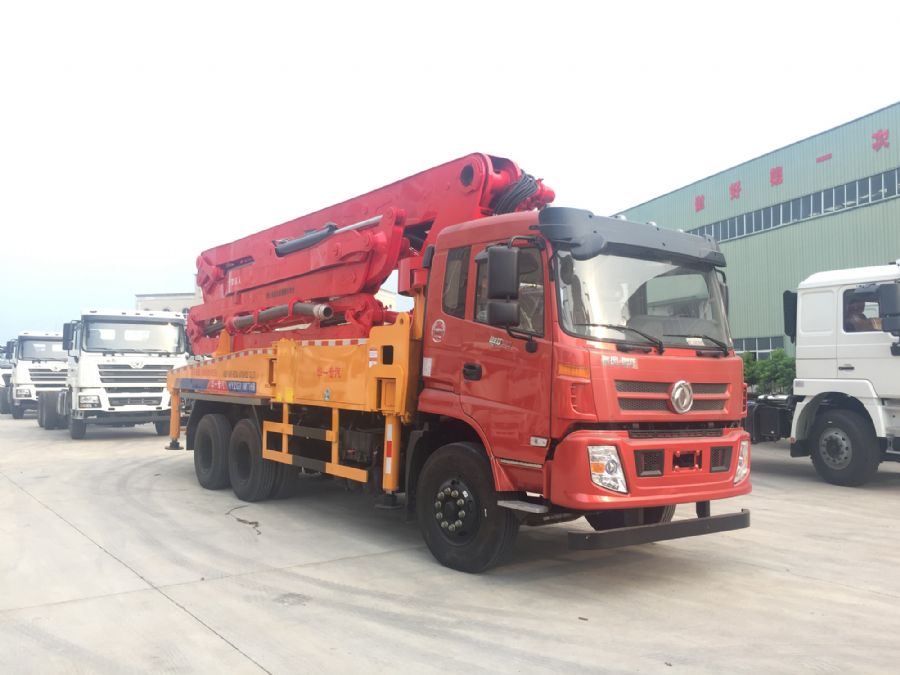

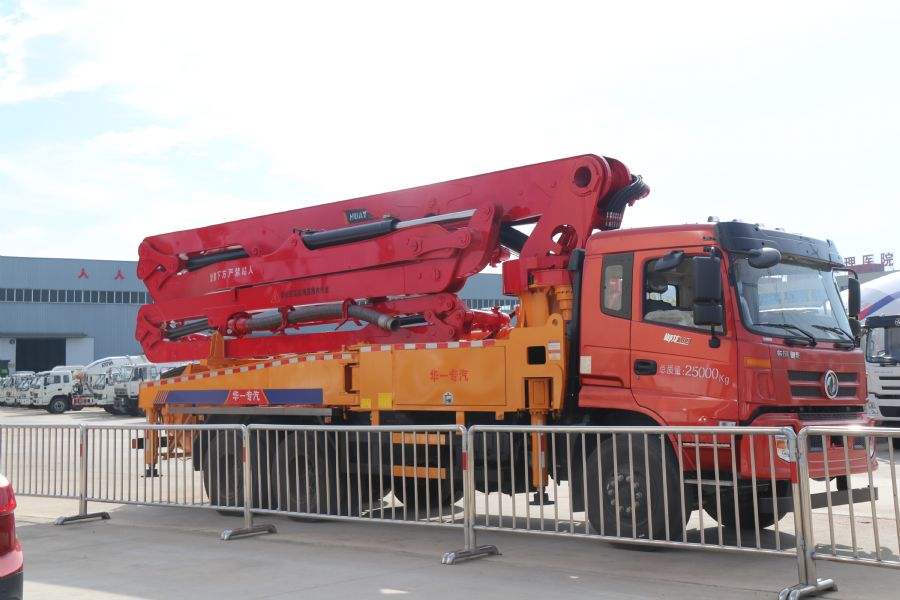

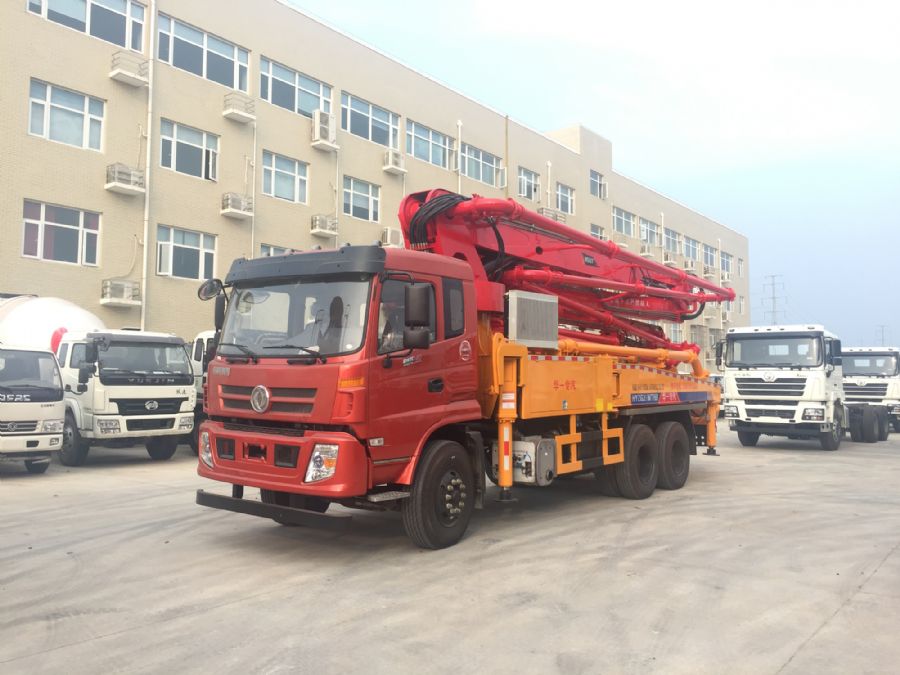

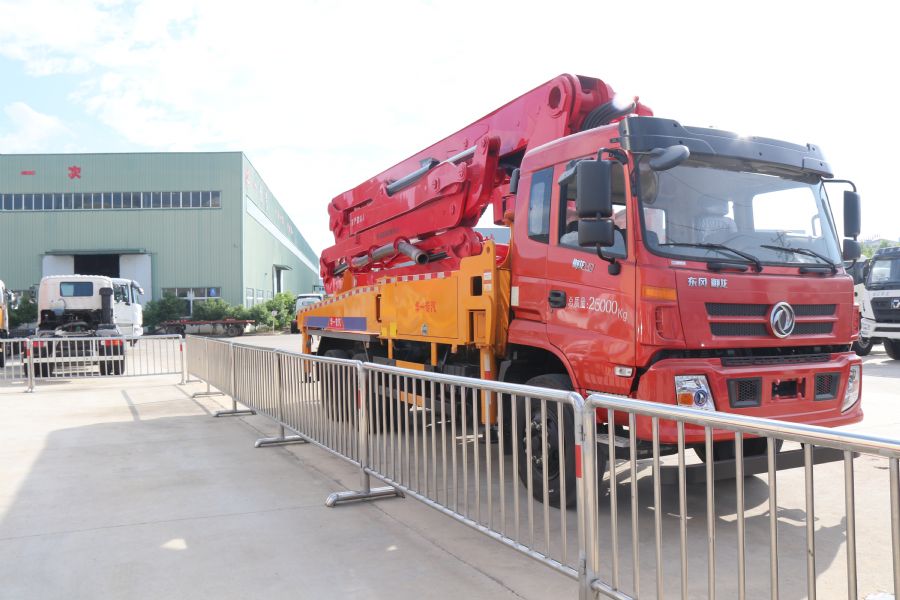

    38米混凝土臂架泵车

  • 作者:huayizq
  • 发布时间:2017-11-15 09:11:44
  • 新闻浏览热度:
  • 38米混凝土臂架泵车
  • 38米混凝土臂架泵车
  • 38米混凝土臂架泵车


35米多功能小型混凝土臂架泵车  东风后双桥混凝土泵车  东风后双桥玉柴270马力混凝土泵车


底盘配置D913/T702驾驶室、玉柴270马力YC6A270-50、陕齿大八档变速箱、5.5T前桥/10后双桥、300大

     梁、11.00R20钢丝胎。

泵车介绍我司小型臂架泵车技术方案由国内知名泵送研究院多名资深工程师联合优化设计开发并监督制造。

     与国内一线同行采用相同的国际一线品牌零部件、部分配置标准高于企业标准。通过我公司多年技

     术再创新、我公司小型臂架泵车结构得到进一步优化、采用高 强度钢、重量轻、结构稳固、故障

     率低、操作灵活,深受用户的好评。





混凝土臂架泵车工作系统:


<

臂架系统
臂架最大垂直高度(m) 38米 臂架节数 5
臂架伸展角度范围
臂架回转半径(m) 20
布料深度(m)
臂架回转角度(°) 365全回转
前支腿横跨距离(mm)
后支腿横跨距离(mm)
支腿打开方式 前H双伸缩/后X摆腿 尾胶管长度(m) 3
混凝土输送管直径


电气控制系统
控制电源 24V 控制模块 SYMC
工作电压 24V 中间电器品牌  松下
无线遥控器品牌 HBC或三一智能

液压传动系统
液压系统类型
液压系统压力Mpa 32
主液压油泵品牌 德国力士乐 主油泵型号
主油泵排量 190+130 吸、回油滤芯品牌
臂架平衡阀品牌 德国力士乐 支腿多路阀品牌
液压锁品牌 力士乐或艾奇比斯 油缸液压密封件品牌
液压油箱容积(L) 380 液压油冷却方式
主油缸
分动箱品牌
回转减速机品牌
软管接头品牌
泵送系统
混凝土分配阀形式 S管式 最大理论输送量/h 60/100
混凝土活塞品牌
最大混凝土出口压力Mpa 13.8/8
输送缸内径/行程 230mm*1600mm 最大上料高度(mm)
料斗容积(L   500 可泵送混凝土塌落度(mm) 140-230
允许最大骨料尺寸(mm) 40 润滑方式 集中润滑
最大泵送频率Times/min 13/26 泵送液压系统额定压力Mpa 32
输送管内径 直径125
